MD1型鋼絲繩電動葫蘆電氣控制線路識圖

編輯:北京凌鷹起重    瀏覽:8874    時間:2019-01-07

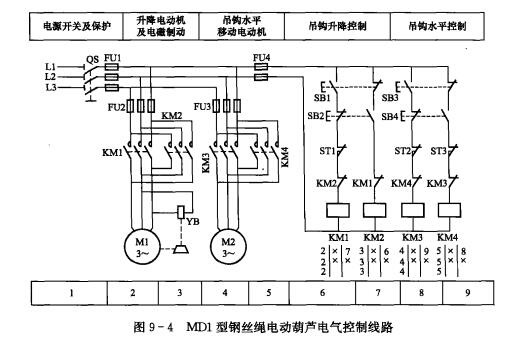

MD1型鋼絲繩電動葫蘆是一種輕小型起重設備。它可以飯莊在葫蘆單梁、橋式起重機、門式起重機、懸掛起重機等機械上,實現精密裝卸、砂箱合模、機床檢修等精細作業。MD1型鋼絲繩電動葫蘆電氣控制線路如圖9-4所示。

MD1型鋼絲繩電動葫蘆是一種輕小型起重設備。它可以飯莊在葫蘆單梁、橋式起重機、門式起重機、懸掛起重機等機械上,實現精密裝卸、砂箱合模、機床檢修等精細作業。MD1型鋼絲繩電動葫蘆電氣控制線路如圖9-4所示。


    主電路圖區劃分:

MD1型鋼絲繩電動葫蘆由升降電動機M1、吊鉤水平移動電動機M2驅動相應機械部件實現精密裝卸、砂箱合模、機床檢修等精細作業,根據機床電氣控制系統主電路定義可知,其主電路由圖9-41-5區組成,其中1區為電源開關及保護部分;2區和3區為升降電動機M1主電路,4區和5區為吊鉤水平移動電動機M2主電路。

   主電路識圖:

  1. 電源開關及保護部分。電源開關及保護部分由圖9-41區隔離開關QS、熔斷器FU1組成。實際應用時,格力開關QS1為機床電源開關;熔斷器FU1實現升降電動機M1,吊鉤水平移動電動機M2短路保護功能。

  2. 升降電動機M1主電路。由圖9-42區、3區主電路可知,升降電動機M1主電路屬于正、反轉電磁制動單元主電路結構。實際應用時,接觸器KM1KM2主觸頭分別控制升降電動機M1正、反轉電源通斷。此外,熔斷器FU2實現升降電動機M1短路保護功能,電磁閥YB實現升降電動機M1電磁制動控制動能。

  3. 吊鉤水平移動電動機M2主電路。由圖9-44區、5區主電路可知,吊鉤水平移動電動機M2主電路也屬于正、反轉單元主電路結構,實際應用時,接觸器KM3、KM4主觸頭分別控制吊鉤水平移動電動機M2正、反轉電源通斷。熔斷器FU3實現吊鉤水平移動電動機M2短路保護功能。
