板式快速卸扣

編輯:北京凌鷹起重    瀏覽:5841    時間:2014-10-15

發明內容
本實用新型要解決的技術問題是,針對現有技術的不足而提供一種板式快速卸扣的技術方案,該方案能減少卸扣的安裝和拆卸時間,達到操作方便的目的。本實用新型是這樣實現的,一種板式快速卸扣,它包括卸扣體和插桿,所述卸扣體為U型卸扣體,其特征在于,所述插桿的前端帶有突出插桿的倒扣、后端帶有擋柄,所述卸扣體的后卸扣頭上設圓孔,卸扣體的前卸扣頭上設有圓孔、還設有與圓孔相貫通的凹槽,前卸扣頭外側面還設有與插桿前端的倒扣相配合的扣槽,插桿上擋柄到倒扣的長度小于后卸扣頭外側面到前卸扣頭外側面的長度。所述卸扣體的外側面設有凹槽II,卸扣體的內側面設有圓弧型凸棱。所述卸扣體上還設有與插桿相平行的緊固桿,緊固桿一端帶有擋銷、另一端裝有掛環。本方案的有益效果是,采用本技術方案的板式快速卸扣結構簡單,利用插桿上擋柄到倒扣的長度小于后卸扣頭外側面到前卸扣頭外側面的長度來實現插桿的固定,只需要扭動插桿就能完成安裝和拆卸,使用方便,減輕操作勞動強度。
附圖說明

圖1是本實用新型之結構示意圖。

圖1是本實用新型之結構示意圖

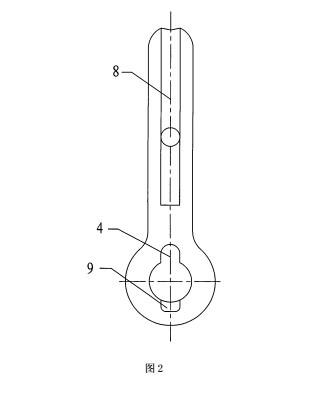

圖2是本實用新型之卸扣體的右視圖。

圖2是本實用新型之卸扣體的右視圖

其中,1-卸扣體,2-緊固桿,3-掛環,4-凹槽,5-倒扣,6-擋柄,7-插桿,8-凹槽I,9-扣槽,10-凸棱,11-后卸扣頭,12-前卸扣頭,13-擋銷。
具體實施方式
下面結合附圖對本實用新型的具體結構和原理做進一步說明如圖所示,本實用新型的一種板式快速卸扣,它包括卸扣體1和插桿7,所述卸扣體1為U型卸扣體,其特征在于,所述插桿7的前端帶有突出插桿7的倒扣5、后端帶有擋柄6,所述卸扣體1的后卸扣頭11上設圓孔,卸扣體1的前卸扣頭12上設有圓孔、還設有與圓孔相貫通的凹槽8,前卸扣頭12外側面還設有與插桿7前端的倒扣5相配合的扣槽9,插桿7上擋柄6到倒扣5的長度小于后卸扣頭11外側面到前卸扣頭12外側面的長度;所述卸扣體1的外側面設有凹槽II8,卸扣體1的內側面設有圓弧型凸棱10;所述卸扣體1上還設有與插 桿7相平行的緊固桿2,緊固桿2一端帶有擋銷13、另一端裝有掛環3。在使用本實用新型時,將所述插桿7上的倒扣5對準前卸扣頭12上的凹槽8穿過前卸扣頭12,旋轉插桿7半圈,將倒扣5撥動到扣槽9中,就完成了卸扣的安裝,同理可以完成卸扣的拆卸。本實用新型的板式快速卸扣,由于所述卸扣體1的外側面設有凹槽II8,卸扣體1的內側面設有圓弧型凸棱10,插桿7上擋柄6到倒扣5的長度小于后卸扣頭11外側面到前卸扣頭12外側面的長度,使卸扣體1具有彈性,插桿7會自鎖在前卸扣頭上。所述卸扣體1上還設有與插桿7相平行的緊固桿2,緊固桿2一端帶有擋銷13、另一端裝有掛環3,這樣的設計使本實用新型更加牢固,并且便于攜帶。
